안 잠기는 원통형 손잡이 교체

이런 상황이었습니다

교체 후 창부터 이야기하면 이렇습니다. 은회색 손잡이가 창틀 위쪽 가로대에 앉아 있고, 팔이 옆으로 곧게 뻗은 뒤 끝이 뾰족하게 꺾여 내려오는 각진 모양입니다.

이 손잡이가 창짝을 틀에 눌러 주는 위치에 있으면 창은 한 번에 잠기고, 손잡이를 반대로 돌리면 부드럽게 풀립니다. 그 상태로 오기까지의 이야기가 이번 사례입니다.

색만 바뀐 것이 아니라 손잡이의 형상이 함께 바뀐 점이 이 사례의 특징입니다. 굵은 원통형 팔은 잡기에는 든든해 보이지만 회전축과 팔의 위치 관계가 캠에 미치는 힘을 다르게 만들고, 각진 팔은 팔이 짧게 꺾이면서 회전을 창짝에 정확히 전달합니다.

이 차이가 잠금의 확실함으로 이어집니다.

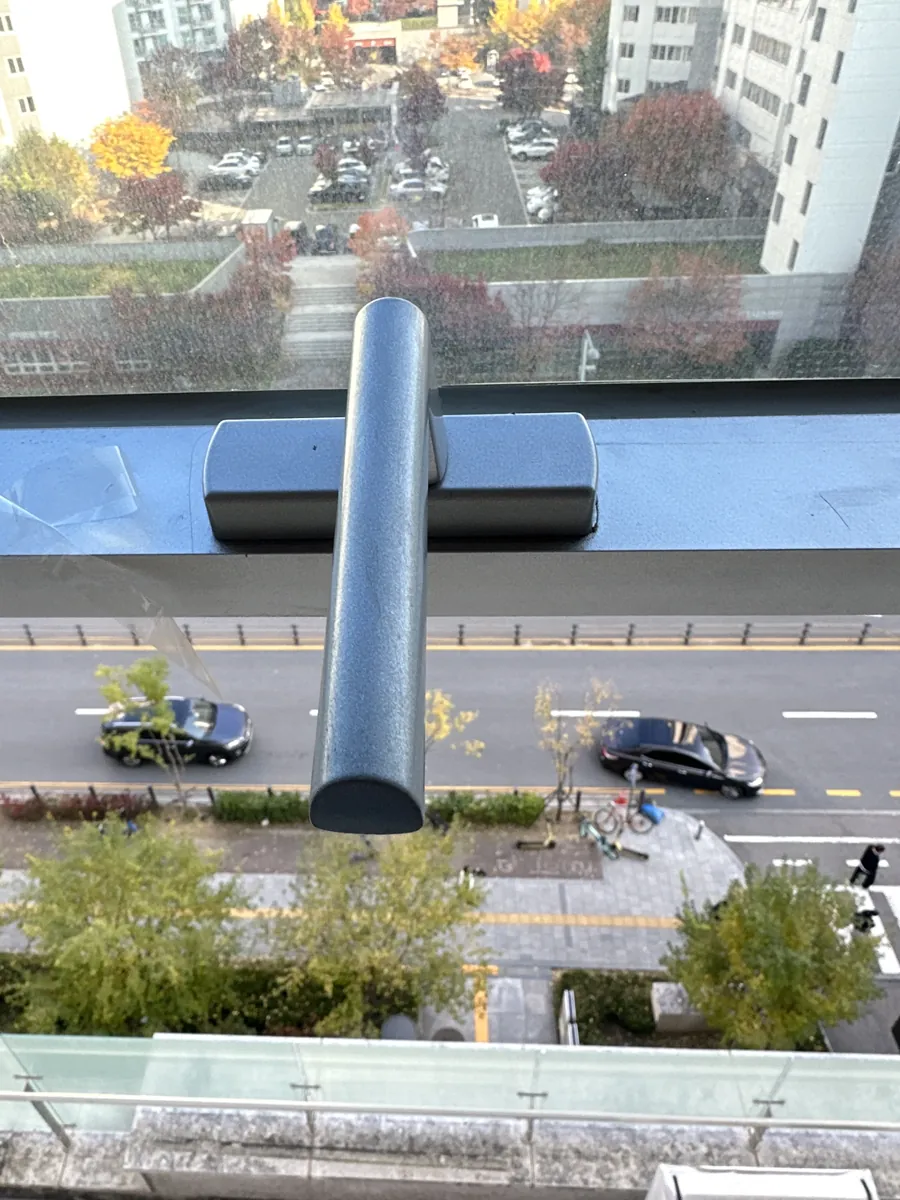

교체 전 손잡이는 짙은 남회색으로 굵은 원통 모양의 팔이 아래쪽을 향해 길게 뻗은 형태였고, 받침은 납작한 직사각형이었습니다. 팔이 지나치게 굵어 손으로 쥐기에는 편해 보이지만, 회전 각도가 좁아 잠금 위치까지 정확히 내려가지 않는 느낌이었습니다.

창밖으로는 도로와 가로수, 건너편 주차장이 내려다보이는 중층 높이의 풍경이 있었습니다. 가로수와 도로가 내려다보이는 중간 높이의 창은 차량 소음과 먼지가 들어오기 쉬운 환경입니다.

잠금이 헐거우면 소음이 커지는 것은 물론이고, 바람 부는 날에는 창짝이 미세하게 떨며 소리를 냅니다. 사용자가 이런 소리를 참는 사이에 손잡이는 조금씩 더 닳게 됩니다.

새 손잡이는 이전 손잡이보다 색이 밝아 창틀과의 대비가 줄었고, 이로써 실내 분위기가 한결 정리되어 보인다는 이점도 있습니다. 창은 기능이 우선이지만, 매일 눈에 들어오는 부품이라 색과 모양이 주는 인상도 무시하기 어렵습니다.

잠금이 안 걸리는 손잡이는 손잡이 방향과 잠금 상태가 어긋나 사용자에게 혼란을 줍니다. 팔이 아래를 향하고 있는데 창은 잠기지 않았다면 사용자는 손잡이 방향을 믿고 잠겼다고 착각하기 쉽고, 이런 착각이 야간이나 외출 시 문제로 이어질 수 있습니다.

이렇게 진단했습니다

문제의 원인을 살피기 위해 먼저 손잡이 팔을 돌려 잠금 방향 끝까지 보냈습니다. 팔은 끝까지 갔지만 창짝이 틀에 붙지 않았고, 이는 손잡이의 캠 부분이 창짝을 누르는 각도가 맞지 않는다는 뜻으로 읽었습니다.

손잡이 받침이 단단히 붙어 있어서 나사 풀림은 아니었고, 손잡이 몸체의 형상 자체가 창짝과 맞지 않아진 것으로 판단했습니다. 팔의 굵기와 상관없이 잠금 위치에서의 밀착이 부족하다면 손잡이 캠의 윤곽이 닳았을 가능성이 큽니다.

캠은 손으로 보이지 않는 안쪽에 있기 때문에 분리 전에는 확인이 어렵고, 분리 후에 표면을 손으로 훑어 매끄럽게 닳은 정도를 보아 판단했습니다. 이번 창에서는 캠이 닳아 회전 끝에서의 밀어 주는 힘이 부족한 상태였습니다.

손잡이 몸체를 바꾸는 것이 하나뿐인 방법은 아니지만, 캠이 닳은 손잡이는 분해 수리가 어려운 일체형이 대부분이어서 새 제품으로 교체하는 것이 현실적인 선택입니다. 손잡이의 캠은 창짝을 틀에 밀착시키는 작은 돌기입니다.

이 돌기가 닳거나 손잡이가 기존과 다른 제품으로 교체된 적이 있다면 밀착 정도가 부족해질 수 있습니다. 이번 창은 손잡이를 바꾸면 창짝이 다시 밀착될 것으로 보였고, 창틀과 창짝의 간격은 균일하여 다른 부품을 손댈 이유는 없다고 결론지었습니다.

이렇게 해결했습니다

작업은 진회색 손잡이의 나사를 풀어 분리하는 것부터 했습니다. 분리한 자리에서 캠이 닿던 받침 면의 마모 상태를 확인했고, 받침 면이 심하게 닳아 있으면 새 손잡이가 앉을 때 각도가 달라지기 때문에 창틀 쪽 표면도 살폈습니다.

다행히 표면은 평평했습니다. 분리한 손잡이는 팔 부분이 기존 창틀 색과 어울리는 도장이 되어 있었지만, 받침 아래쪽의 캠은 표면이 매끄럽게 닳아 있었습니다.

이 닳음이 잠금 불량의 실제 원인이었습니다.

새 손잡이는 창틀 색과 계열이 어울리는 은회색으로 골랐고, 캠의 높이와 팔의 방향이 기존 창짝에 맞는 제품을 선택했습니다. 각진 손잡이는 잠금 위치에서 팔 끝이 창틀 안쪽으로 접히듯 내려와, 손잡이가 창짝을 누르는 감각이 분명합니다.

설치 후 팔을 돌려 캠이 창짝을 밀어 주는 감각을 손끝으로 확인했고, 창짝이 틀에 붙는 소리와 감촉이 확실히 달라졌습니다. 새로 단 손잡이는 팔이 옆으로 곧게 뻗은 뒤 끝이 아래로 꺾여 내려와 손가락이 걸리기 좋은 형태입니다.

이 꺾인 끝부분이 손에 걸려 잠금 방향으로 당기는 힘을 실어 줍니다.

마무리로 창짝을 닫은 채 손잡이만 여러 번 돌려 열림과 잠금을 반복 시험했고, 잠금 위치에서 창짝을 손으로 밀어 흔들림이 없는지 확인했습니다. 창틀 위에 떨어진 나사 가루와 먼지도 닦았습니다.

비용은 손잡이 규격과 창틀 상태에 따라 달라지며, 현장 방문 견적 후 상담페이지에서 확정합니다. 교체 후에는 창짝이 틀에 붙는 소리와 감촉을 통해 밀착을 확인했습니다.

창틀 표면에 남은 손잡이 자국이나 나사 가루는 닦아 냈고, 손잡이 표면의 지문도 닦아 마무리했습니다. 손잡이를 바꾼 뒤 창틀 위에 서 있던 손잡이 팔이 창짝을 누르는 각도가 이전과 달라진 것을 사진으로도 확인할 수 있습니다.

이 각도 차이가 곧 잠금의 확실함으로 이어졌습니다. 손잡이 팔의 끝이 꺾여 내려오는 각진 형태라 창틀과 닿는 부분에 스치는 소리가 나지 않는지도 귀로 확인했습니다.

작은 소리도 나중에는 불편으로 커지기 때문입니다.

결과 요약

• 안 잠기던 굵은 진회색 손잡이를 분리하고 은회색 손잡이로 교체
• 캠이 창짝을 밀어 주는 감각과 밀착 상태 확인
• 열림과 잠금을 반복 시험
• 30분~1시간 내외로 작업 완료

손잡이 방향과 잠금 상태가 다르면 사용자가 잠긴 줄 알고 지나가는 일이 생깁니다. 저는 손잡이를 새로 단 뒤 잠금 위치에서 창짝을 밀어 보며 실제로 잠겼는지 확인합니다. 방향과 실제 상태가 일치해야 손잡이가 제 역할을 합니다.
